Inline-Überprüfung von Textilschweißnähten
Im Rahmen eines Projektes des Forschungskuratoriums Textil e.V. wurde an der Entwicklung eines prozessintegrierten Inline-Verfahrens zur kontinuierlichen Ultraschallprüfung geforscht, das die Inspektion und Bewertung geschweißter Fügeverbindungen aus textilbasierten Materialien in Echtzeit ermöglicht.
Konzept zur Integration von mehreren Ultraschall-Sensorpaaren in die Schweißzone für die Inline-Inspektion von Schweißnähten während des kontinuierlichen Ultraschallschweißprozesses. © ITM
Konzept zur Integration von mehreren Ultraschall-Sensorpaaren in die Schweißzone für die Inline-Inspektion von Schweißnähten während des kontinuierlichen Ultraschallschweißprozesses. © ITM
Schweißnähte mit „künstlichen“ Fehlstellen verschiedener Größe. Oben: lichtmikroskopischer Nahtquerschnitt. Unten: C-Scan der Fehlstelle. © ITM / IKTS

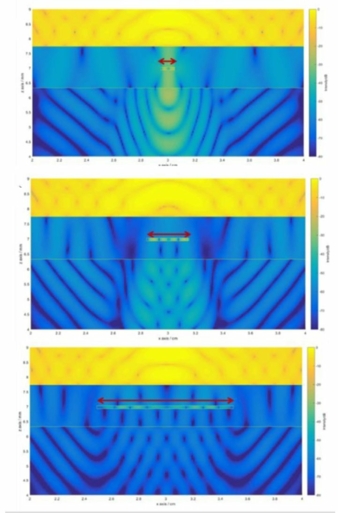

Modellierung der Schallübertragung in der Textilschweißnaht mit 1 mm (oben), 3 mm (Mitte) und 10 mm (unten) Fehlstellen. © IKTS

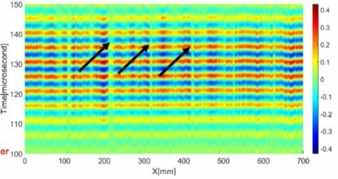

Ultraschall-Scan einer Schweißnaht mit „künstlichen“ Fehlstellen (laterale Größe 3 mm, Abstand 15 cm) bei Inline-Messung 2 m/min. © IKTS
